Abb. 4.9

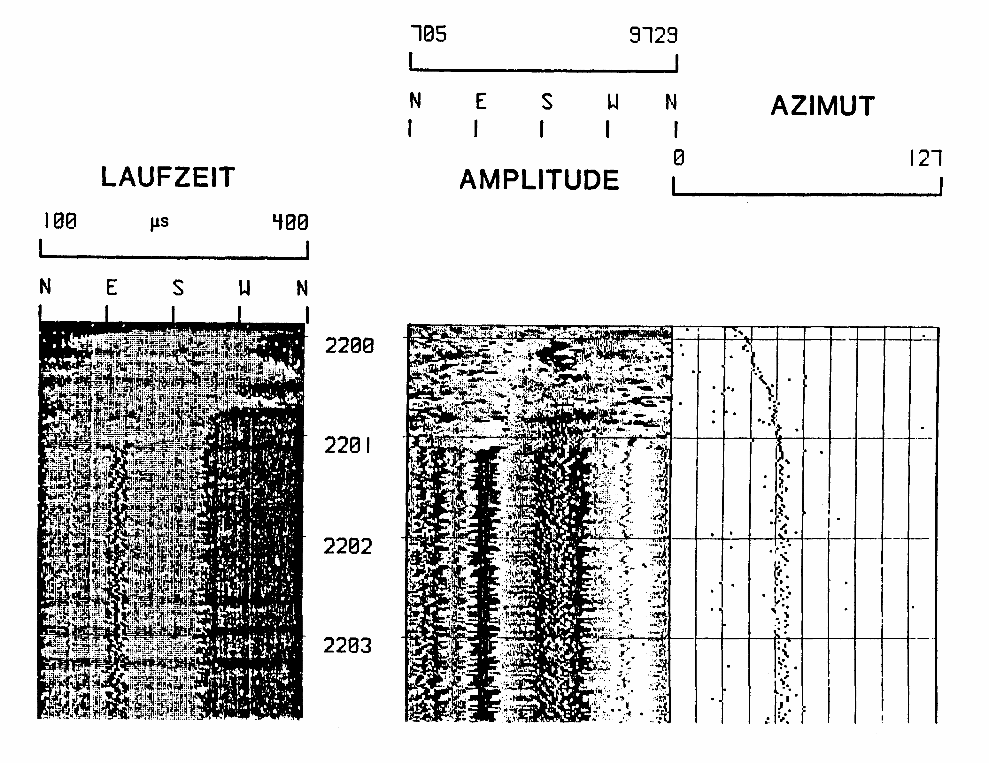

Ausschnitt einer Televiewermessung der KTB-Vorbohrung mit Laufzeitbild, Amplitudenbild und Markerspur. Die Sondenbewegung setzte erst in einer Teufe von etwa 2201 m ein. Deutlich ist das Zittern der Markerspur zu erkennen, was sich in der Unruhe der Bildzeilen wiederspiegelt.

Abb. 4.9

Ausschnitt einer Televiewermessung der KTB-Vorbohrung mit Laufzeitbild, Amplitudenbild und Markerspur. Die Sondenbewegung setzte erst in einer Teufe von etwa 2201 m ein. Deutlich ist das Zittern der Markerspur zu erkennen, was sich in der Unruhe der Bildzeilen wiederspiegelt.
